LED食人鱼灯珠介绍

食人鱼LED是直插式四引脚小功率灯珠，核心优势是散热好、电流大、亮度高、发光角度宽，常用于汽车灯、广告灯箱、户外标识。

一、核心参数（先记牢）

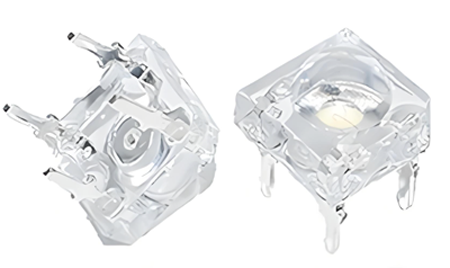

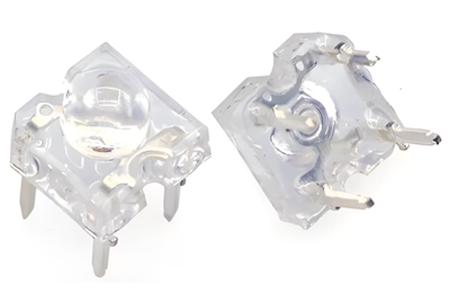

• 结构：方形透明树脂，4根引脚（负极有缺角） 。
• 功率：0.06W～0.5W；常规20mA，最大40～50mA（优于普通5mm LED） 。
• 电压：红/黄/橙2.0～2.2V；白/蓝/绿3.0～3.2V。
• 发光角度：90°～160°（散光型，亮度5000～15000mcd）。
• 极性：缺角=负极；引脚长脚为正、短脚为负（双标识防错）。

二、焊接避坑（最关键）

1.防静电必做

必须戴防静电手环，工作台接地；静电会隐性击穿，后期死灯。

2.温度严控（超温必坏）

-烙铁：260～280℃，≤3秒/脚。

-焊接位置：离胶体≥3mm，禁止烫透明区（会烧荧光粉、裂胶体）。

3.引脚处理-先整形，避免硬掰（内部金线易断）。

-四脚全焊，不能虚焊、漏焊（散热差+接触不良）。

4.焊锡与助焊剂

-锡量适中，包裹引脚即可，勿堆锡（易短路、裂胶体）。
-助焊剂少量，焊后酒精清洁残留（受潮漏电、闪灯）。

5.冷却禁忌

自然冷却，禁止嘴吹/风扇急冷（焊点开裂、胶体脱层）。

三、电路驱动避坑

1.必须串限流电阻

220Ω～1kΩ（按电压匹配），严禁直连电源（瞬间烧毁）。

2.电流不超标

常规20mA，最大≤50mA；超流光衰快、死灯 。

3.并联需均流

多颗并联要串小电阻，避免亮度不均、个别过流。

四、选型与排版避坑

1.场景匹配

-户外/汽车：选0.2W～0.5W，亮度≥8000mcd。

-室内指示：0.06W～0.1W，20mA即可。

2.同批次同BIN

整灯用同一批次、BIN号，避免色差、亮度不均。

3.PCB排版

-引脚间距10mm左右，留散热空间。

-正负极统一方向，避免正反混排（检修易错）。

五、常见故障速查

• 不亮：极性反、静电击穿、超温烧断。
• 闪灯：虚焊、助焊剂残留漏电、限流电阻不匹配。
• 光衰快：超流、散热差、劣质芯片 。
• 胶体发黄：长期紫外照射、高温老化。

六、对比普通5mm LED

• 优势：四脚散热好、电流大（20→50mA）、亮度高、角度宽（120°→160°）、抗震强。
• 劣势：体积大、成本略高、不适合小角度聚光 。
