一文搞懂LED双色插件灯珠：共阳、共阴核心差异

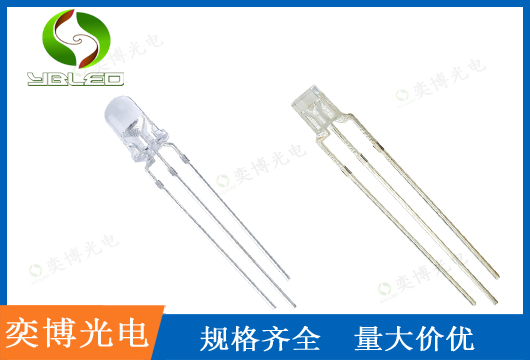

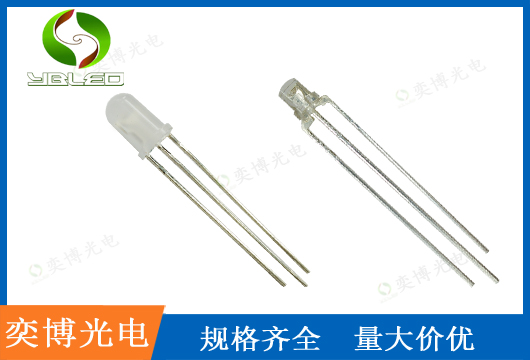

双色插件灯珠最常见为红+绿、红+蓝、红+黄两种芯片封装在同一个灯珠外壳，三根引脚：公共引脚、LED1正极、LED2正极，核心区别只在于公共端接正极还是负极，也就是共阳、共阴。

一、基础引脚定义

双色灯珠3根脚：

1.公共脚（COM）

2.灯珠A独立引脚（如红色）

3.灯珠B独立引脚（如绿色）

二、共阳极（共阳）双色灯珠

核心规则

公共引脚 COM 接电源正极（VCC），两个独立引脚分别接负极（GND）才能点亮对应颜色。

- 公共端：+5V/VCC

- 红脚拉低（接GND）→ 红灯亮；绿脚悬空/高电平→绿灯灭

- 绿脚拉低（接GND）→ 绿灯亮；红脚悬空/高电平→红灯灭

- 两脚同时拉低 → 红绿同亮，混色（黄、橙、白等）

电路逻辑

电流流向：电源正极 → 公共脚 → 芯片发光区 → 独立引脚 → 限流电阻 → GND。

驱动方式：灌电流驱动，单片机IO口输出低电平点亮灯。

三、共阴极（共阴）双色灯珠

核心规则

公共引脚 COM 接电源负极（GND），两个独立引脚接正极（VCC）才能点亮对应颜色。

- 公共端：GND

- 红脚加高电平 → 红灯亮；绿脚低电平 → 绿灯灭

- 绿脚加高电平 → 绿灯亮；红脚低电平 → 红灯灭

- 两脚同时加高电平 → 双色混合发光

电路逻辑

电流流向：VCC → 限流电阻 → 独立引脚 → 芯片 → 公共脚 → GND。

驱动方式：拉电流驱动，单片机IO口输出高电平点亮灯。

四、共阳 vs 共阴核心差异对照表

五、关键实操易错点

1.不能直接互换使用：共阳程序直接用在共阴灯珠上，只会全灭；反之全灭或微弱发光。

2.必须加限流电阻：双色灯珠单颗芯片工作电流10~20mA，不加电阻会烧毁灯珠。

3.混合色原理一致：不管共阳共阴，两个颜色同时导通就会混色，仅驱动电平相反。

4.插件灯珠引脚辨别：一般中间引脚为公共脚，两侧为单色独立脚；可万用表二极管档测量区分共阳/共阴。

六、快速辨别共阳、共阴双色灯珠方法

1.万用表二极管档，黑表笔接中间公共脚，红表笔接侧边引脚，灯微微发光 = 共阳；

2.红表笔接中间公共脚，黑表笔接侧边引脚，灯发光 = 共阴。

（万用表黑表笔内部接电池正极，红表笔接负极）

七、选型总结

1.工业控制、STM32/51单片机大批量驱动LED：优先选共阳，MCU灌电流负载能力远大于拉电流，更稳定；

2.简单小电路、电池供电DIY、高电平触发外设：选用共阴，逻辑更直观；

3.硬件定型后，软件驱动电平必须匹配
