常用贴片LED灯珠型号+尺寸 对照表

按型号→长宽尺寸(mm) 整理：

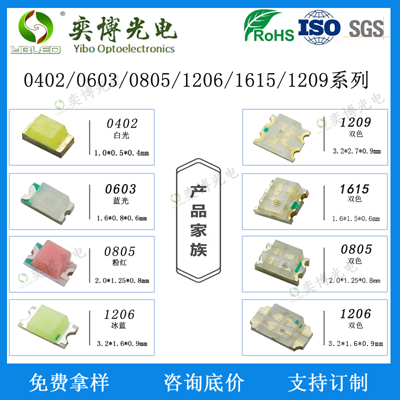

一、迷你小功率系列（指示灯/背光）

- 0402：1.0 × 0.5

- 0603：1.6 × 0.8

- 0805：2.0 × 1.2

- 1206：3.2 × 1.6

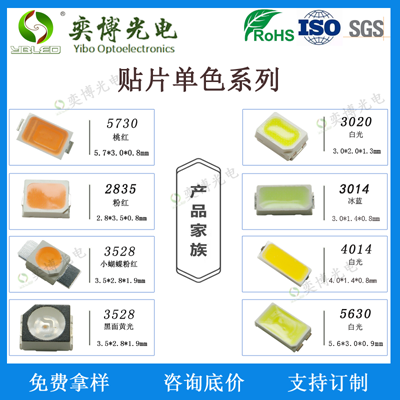

二、常规照明常用贴片灯珠（市面最普及）

- 3528：3.5 × 2.8

- 2835：2.8 × 3.5

- 3014：3.0 × 1.4

- 4014：4.0 × 1.4

- 5050：5.0 × 5.0

- 5630：5.6 × 3.0

- 5730：5.7 × 3.0

三、大功率方形灯珠（射灯/投光灯/路灯）

- 3030：3.0 × 3.0

- 3535：3.5 × 3.5

- 2828：2.8 × 2.8

四、长条高亮灯珠（平板灯/灯条）

- 7020：7.0 × 2.0

- 7030：7.0 × 3.0

简易记忆规律

贴片型号前两位=长度，后两位=宽度，单位0.1mm

例：

2835 → 长2.8mm 宽3.5mm

3528 → 长3.5mm 宽2.8mm
